前面パネルの取り付け

図 1. 前面パネル部品
プラズマ電源装置、前面パネルの分解図。
1 単相電源スイッチ 7 トーチレセプタクルナット
2 3 相電源スイッチ 8 変圧器ワイヤー
3 ディスプレイ プリント回路基板 (PCB) リボンケーブル 9 トーチレセプタクル プラスチックワッシャ
4 ワークリードネジとワッシャ 10 トーチレセプタクルとネジ
5 ガス供給ホース 90°エルボフィッティング 11 ワークリード
6 真鍮のトーチフィッティング
  1. ワークリード線をワークリードレセプタクルに固定するための、ネジとワッシャを取り付けます。

    10.2 N・m (90 lbf・in) で締め付けます。

  2. 赤いワイヤーが上に来るよう、前面パネルの所定の位置にトーチレセプタクルを配置します。
  3. トーチレセプタクルを前面パネルにネジで固定します。

    もし、2 本のネジしかない場合は、対角線上の角に取り付けます。1.7 N・m (15 lbf・in) で締め付けます。

  4. トーチレセプタクルに真鍮のトーチフィッティングを配置します。

    フィッティングはコネクターの前面からスライドして入れます。

  5. 真鍮のトーチフィッティングの上に大きなプラスチックのワッシャをスライドします。
  6. 真鍮のトーチフィッティングの上に変圧器ワイヤーのリング端子をスライドします。
  7. 真鍮のトーチフィッティングをネジで固定します。

    9.2 N・m (80 lbf・in) で締め付けます。

  8. ガス供給ホース 90°エルボフィッティングを真鍮製トーチ フィッティングにプッシュ接続します。
  9. 前面パネルを電源スイッチに取り付けます。
    • 単相モデル: 前面パネルに電源スイッチアセンブリを 2 本のネジで取り付けます。1.1 N・m (10 lbf・in) で締め付けます。

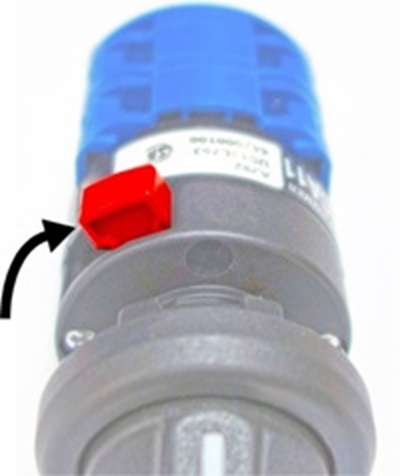

    • 3 相モデル: ノブをオン (I) の位置にします。電源スイッチノブのシャフトにスイッチアセンブリを押し付けます。赤いラッチが図に示されるように、「ロック (LOCK)」の位置になるようにします。アセンブリでカチッと音がしてしっかりと固定されるまで押し込みます。電源スイッチノブの画像。
  10. 底のタブが所定位置にスナップするよう、前面パネルを所定の位置に配置します。

    パネルを再度取り付ける際、ワイヤーが挟まれていないことを確認します。

  11. 次の手順を行います。
    1. プラズマ電源装置のカバーとハンドルを取り付ける。
    2. 前面パネルにトーチとワークリードを再接続します。
    3. ガス供給と電源コードを再接続します。
