システム図
Powermax45 SYNC®

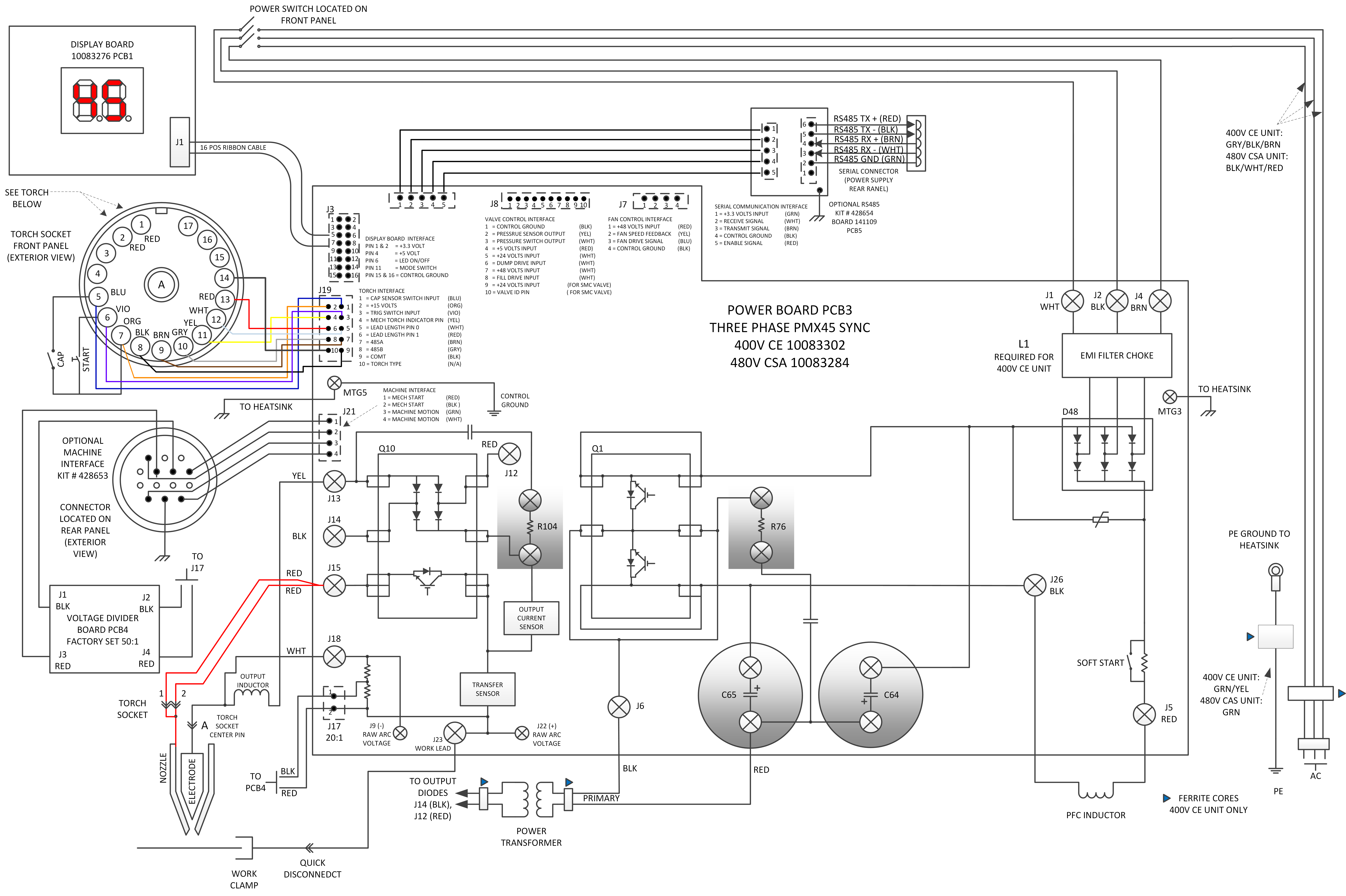

回路図 - 表示は 400 V CE/CCC および 480 V CSA 3 相モデル
Hypertherm システムのユーザー登録
保証について
リサイクル情報
お問い合わせ先
安全情報
内部コンポーネントのトラブルシューティングを行う準備をする
一般的な問題のトラブルシューティング
エラーコードのトラブルシューティング
サービス部品
カバー、パネル、およびコネクターのサービス手順
ガス供給のサービス手順
PCB および関連するコンポーネントのサービス手順
システム設定を変更する
プラズマ電源装置の操作方法
システム図
システム図
Powermax45 SYNC®
回路図 - 200 V ~ 240 V 単相モデル
Powermax45 SYNC®
回路図 - 表示は 400 V CE/CCC および 480 V CSA 3 相モデル
トーチ開始のタイミング表
Powermax45 SYNC
回路図 - 表示は 400 V CE/CCC および 480 V CSA 3 相モデル
