始動抵抗の点検

始動抵抗の点検は、プラズマ電源装置に過度の抵抗があるかどうかを判断するのに役立ちます。

抵抗値はすべて、電源コードを外し、内部のプラズマ電源装置の配線を接続した状態で測定します。この手順に進む前に、内部の点検を実施する。

  • 使用するマルチメーターのタイプが、このセクションのテストの結果に大きく影響します。この説明書に記載されている抵抗値は、一般的な基準点として使用してください。
  • このセクションに記載されている値範囲に基づき、抵抗値が問題を示していると考えられる場合は、問題を分離するために、抵抗値のチェックポイントやコンポーネントに接続されているワイヤーを外して、問題を特定してください。
  • 問題点を見つけて修理した後、問題解決の準備 を参照してプラズマ電源装置が正しく動作するかテストを行ってください。
  1. 電源スイッチをオフ (O) の位置にし、電源から電源コードを外します。
  2. プラズマ電源装置からトーチを外します。
  3. 電源スイッチをオン (ON) (I) の位置にします。
  4. 入力リード全体で抵抗を測定します。

    絶縁カバーを後ろに引っ張り、センターパネルに (または、CE/CCC 単相モデルでは 電磁界干渉 (EMI) プリント回路基板 (PCB) に) ワイヤーが接続されているところの抵抗値を測定します。

    この画像は、差点間のさまざまな抵抗値を示しています。
    プラズマ電源装置のモデル 入力リード全体での抵抗値
    1 CSA 200 V ~ 240 V 1 相 75 キロオーム (kΩ)
    2 CE/CCC 200 V ~ 240 V 1 相 36.5 キロオーム (kΩ) 1
    3 400V、480V 3 相 (全モデル) 450 キロオーム (kΩ)
    1 抵抗値は、EMI PCB の両側で同じはずです。
  5. 入力リードから接地までの抵抗を測定して、その値が「開」を示していることを確認します。
    • すべてのモデルで、入力から接地までの抵抗値が >20 メガオーム (MΩ) であることを確認します。
    • 電力が遮断され、電源スイッチがオフ (OFF) (O) の位置になっているときには、すべての回路が「開」の値を示していなければなりません。
    • 表示の電気値は ±25% です。ただし、この範囲は参考としてのみ使用してください。抵抗値は、使用するマルチメーターの種類や測定に使用される極性によって大きく異なります。

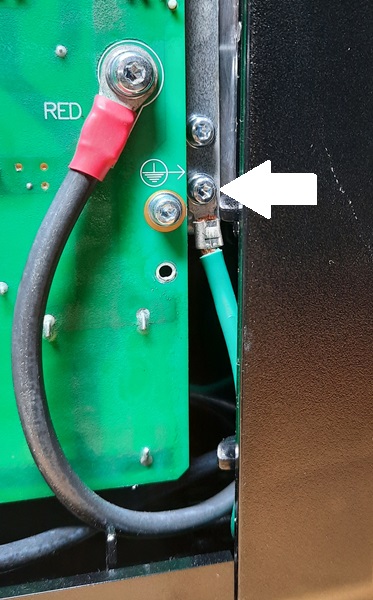

    この画像は、接地接続の見つけ方を示しています。
  6. プラズマ電源装置からトーチを外します。
  7. 表の値の出力抵抗を測定します。

    電源 PCB の J15 (RED) へ赤いノズルワイヤーを接続します。J18 (WHT) へ白い電極ワイヤーを接続します。

    抵抗値の測定位置 トーチを外した全モデル
    ワークリード (J23) からノズル (J15) 200 キロオーム (kΩ)
    ワークリード (J23) から電極 (J18) 16 キロオーム (kΩ)
    電極 (J18) からノズル (J15) 200 キロオーム (kΩ)
    ワークリード (J23)、ノズル (J15)、電極 (J18) から接地 >20 メガオーム (MΩ)
    この画像は、電源 プリント回路基板 電源接続を示しています。
  8. 各スナバ抵抗器の抵抗値を測定します。
    この画像は、電源 プリント回路基板 のスナバ抵抗器の位置を示しています。
  9. 抵抗値が約 10 オーム (Ω) であることを確認します。
  10. 目視検査中あるいは始動抵抗の点検中に問題が見つからなかったにもかかわらず、プラズマ電源装置が正しく動作しない場合は、「一般的な問題のトラブルシューティング」を参照してください。
  • 推奨されるトラブルシューティング手順を実行する前に、システム図 と 概要 の情報を確認してください。
  • 主要な交換用部品を購入する前に、Hypertherm® テクニカルサービスまたは最寄りの Hypertherm 認定修理工場に問題についてご相談ください。
