초기 저항 검사

초기 저항 검사는 플라즈마 전원 공급장치에 과도한 저항이 있는지 여부를 확인하는 데 도움이 됩니다.

모든 저항 값은 전원 코드를 분리하고 모든 내부 플라즈마 전원 공급장치 배선을 부착한 상태에서 측정해야 합니다. 이 절차를 계속하기 전에 내부 검사를 합니다.

  • 사용하는 멀티미터의 종류는 이 섹션의 테스트 결과에 큰 영향을 미칩니다. 이 설명서의 저항 값은 일반적인 참조로 제시된 것입니다.
  • 이 섹션에 나와 있는 값 범위에 비추어 저항 값이 문제를 나타내는 경우 문제가 확인될 때까지 저항 검사점 또는 구성 부품에 부착된 배선을 분리하여 문제를 해결하십시오.
  • 문제를 찾아 해결한 후에는 문제 해결 준비 항목을 참조하여 플라즈마 전원 공급장치의 정상 작동 여부를 테스트하십시오.
  1. 전원 스위치를 OFF (O) (꺼짐)으로 설정하고 전원에서 전원 코드를 분리합니다.
  2. 플라즈마 전원 공급장치에서 토치를 분리합니다.
  3. 전원 스위치를 켜기(ON) (I)로 설정합니다.
  4. 입력 리드 간 저항을 측정합니다.

    빨간색 절연 덮개를 뒤로 젖히고 전선이 중앙 패널(또는 CE/CCC 단상 모델의 경우 전자파 간섭(EMI) 인쇄 회로 기판(PCB))에 연결되는 부분의 저항을 측정합니다.

    이 이미지는 여러 지점 사이의 다양한 저항값을 보여줍니다.
    플라즈마 전원 공급장치 모델 입력 리드 간 저항
    1 CSA 200V-240V(1상) 75킬로옴(kΩ)
    2 CE/CCC 200V-240V(1상) 36.5킬로옴(kΩ) 1
    3 400V, 480V(3상)(모든 모델) 450킬로옴(kΩ)
    1 EMI PCB의 양쪽에서 측정한 저항값이 동일해야 합니다.
  5. 입력 리드와 접지 간의 저항이 열려 있는지 측정합니다.
    • 모든 모델에서 입력과 접지 사이의 저항이 20메가옴(MΩ) 이상인지 확인합니다.
    • 전원을 분리하고 전원 스위치를 끄기(OFF)(O)으로 설정한 상태에서 모든 회로가 열려 있어야 합니다.
    • 표시된 전기 값은 ±25%입니다. 그러나 이 범위는 참조용으로만 제공됩니다. 저항 값은 판독값 측정에 사용된 극성과 멀티미터의 종류에 따라 크게 달라질 수 있습니다.

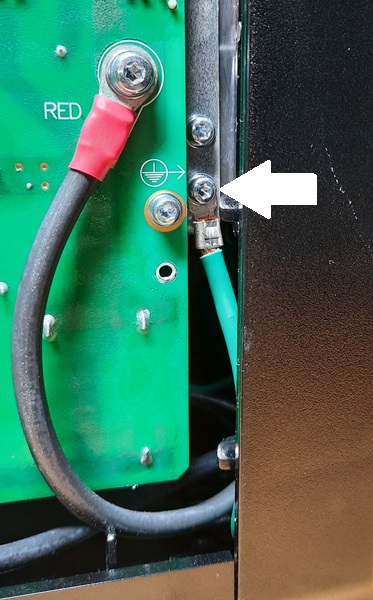

    이미지는 접지 연결이 있는 위치를 보여줍니다.
  6. 플라즈마 전원 공급장치에서 토치를 분리합니다.
  7. 표에 있는 값에 대해 출력 저항을 측정합니다.

    빨간색 노즐 와이어는 전원 PCB의 J15(RED)에 연결됩니다. 흰색 전극 와이어는 J18(WHT)에 연결됩니다.

    저항 측정 위치 토치가 연결되지 않은 모든 모델
    작업 리드(J23) - 노즐(J15) 200킬로옴(kΩ)
    작업 리드(J23) - 전극(J18) 16킬로옴(kΩ)
    전극(J18) - 노즐(J15) 200킬로옴(kΩ)
    작업 리드(J23), 노즐(J15), 전극(J18) - 접지 >20 메가옴(MΩ)
    이미지는 전원 인쇄 회로 기판 전원 연결을 보여줍니다.
  8. 각 스너버 저항기의 저항을 측정합니다.
    이미지는 전원 인쇄 회로 기판에 있는 스너버 저항기의 위치를 보여줍니다.
  9. 저항이 약 10옴(Ω)인지 확인합니다.
  10. 육안 검사 또는 초기 저항 검사 시 문제가 발견되지 않은 경우 플라즈마 전원 공급장치가 여전히 정상적으로 작동하지 않는다면 일반적인 문제 해결 항목을 참조하십시오.
  • 권장되는 문제 해결 단계를 수행하기 전에 시스템 다이어그램 및 개요에 있는 정보를 숙지하십시오.
  • 주요 교체 구성 부품을 구매하기 전에 Hypertherm® 기술 서비스팀 또는 가장 가까운 Hypertherm 수리 센터에 문제를 문의하십시오.
