가스 공급 호스와 90도 피팅의 설치

  1. 90° 피팅의 작은 직경 끝을 전면 패널 황동 토치 피팅에 밀어서 연결합니다.
  2. 짧은 가스 공급 호스의 한쪽 끝을 90° 피팅에 밀어서 연결합니다.

    표시된 선이 커넥터에 도달할 때까지 호스를 충분히 삽입합니다.

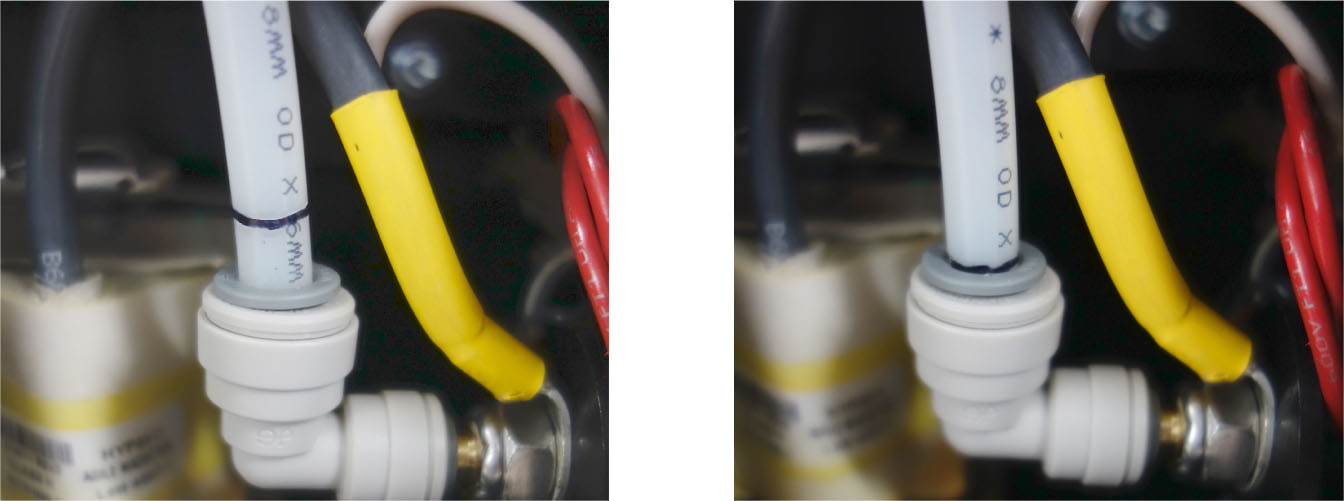

    이 이미지는 푸시 투 커넥트(push-to-connect)의 깊이 요건을 보여줍니다.
  3. 더 짧은 가스 공급 호스의 다른 쪽 끝을 솔레노이드 밸브 어셈블리에 밀어서 연결합니다.

    표시된 선이 커넥터에 도달할 때까지 호스를 충분히 삽입합니다.

  4. 가스 공급 호스를 플라스틱 섀시 분할기 가이드 안으로 밀어 넣습니다.
  5. 더 길거나 고리가 있는 가스 공급 호스의 한쪽 끝을 솔레노이드 밸브 어셈블리에 밀어서 연결합니다.

    표시된 선이 커넥터에 도달할 때까지 호스를 충분히 삽입합니다.

  6. 필요한 경우 가스 공급 호스를 감고 다른 쪽 끝을 밀어서 공기 필터 어셈블리에 연결합니다.

    표시된 선이 커넥터에 도달할 때까지 호스를 충분히 삽입합니다. 고리의 바닥은 팬 왼쪽에 있는 플라스틱 선반에 놓여 있어야 합니다.

  7. 고리형 가스 공급 호스가 꺾이지 않도록 확인하세요.
    주:

    가스 공급 호스가 꺾인 경우, 폐기하고 새 호스로 교체하세요. 호스가 꺾이면 호스의 완전성이 손상됩니다.

  8. 다음 절차를 완료합니다. 즉:
    1. 플라즈마 전원 공급장치 덮개와 손잡이 설치하기.
    2. 가스 공급을 다시 연결합니다.
    3. 전원 코드를 다시 연결합니다.
