Specyfikacje systemu na tabliczce znamionowej

Na tabliczce znamionowej zasilacza plazmy znajdują się dwa zestawy parametrów: jeden dotyczy normy Międzynarodowa Komisja Elektrotechniczna (IEC), a drugi — specyfikacji Hypertherm®.

  • Parametry HYP to parametry znamionowe zasilaczy plazmy Hypertherm. Informują o możliwościach systemu wyznaczonych w testach wewnętrznych przeprowadzonych przez Hypertherm.
  • Parametry IEC to minimalne wartości znamionowe, które musi spełniać system w celu zachowania zgodności z wymaganiami normy IEC 60974-1.

Tabliczki znamionowe w systemach CSA oraz CE/CCC nieznacznie się różnią.

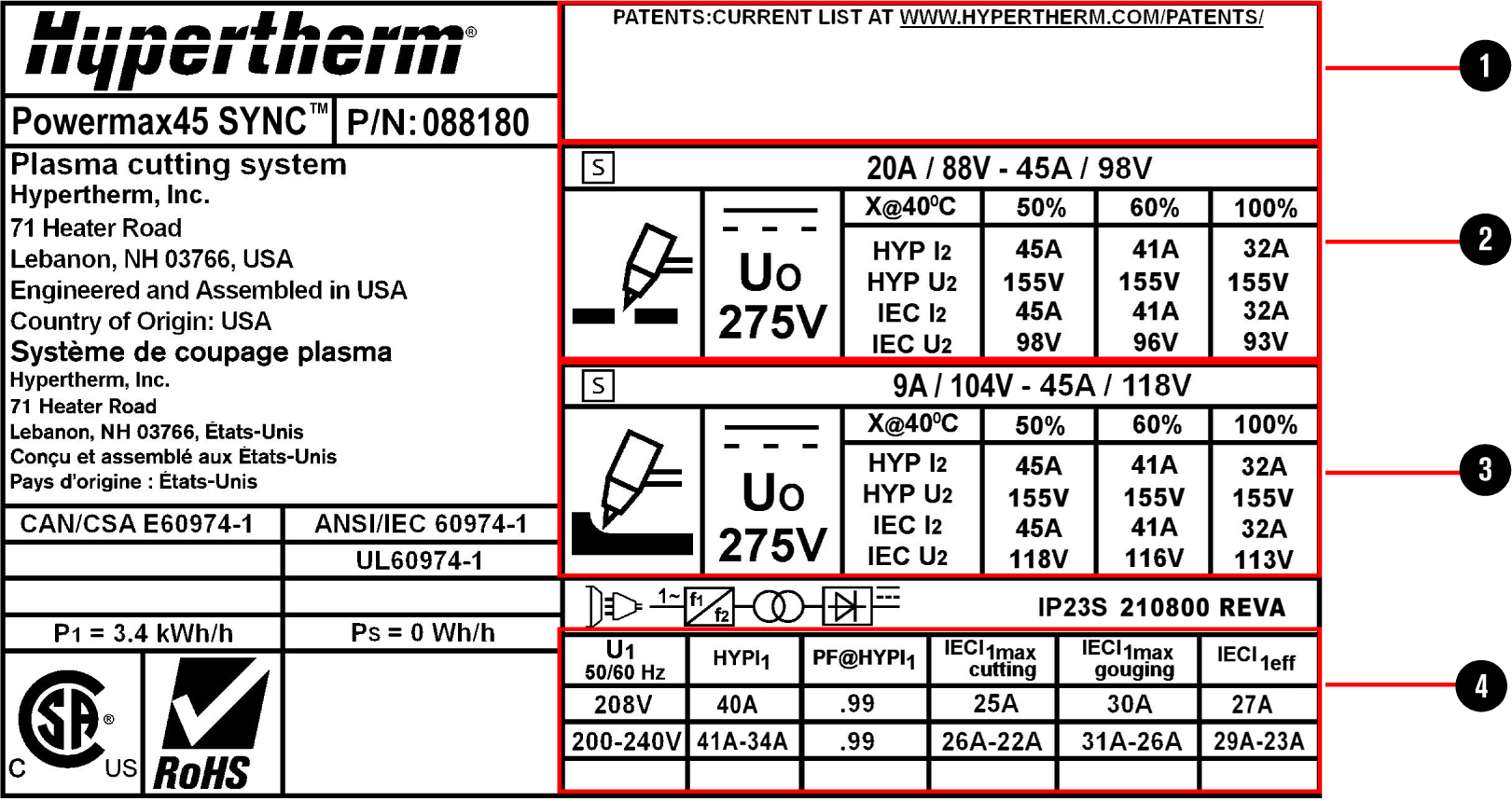

Rysunek 1. Przykładowa tabliczka znamionowa modelu CSA
Na ilustracji pokazano przykładową tabliczkę znamionową z objaśnieniami wskazującymi różne sekcje.
1 Numer seryjny, kod kreskowy i data produkcji
2 Parametry znamionowe cięcia plazmowego
3 Parametry znamionowe żłobienia plazmowego
4 Parametry znamionowe zasilacza plazmy
HYP
Parametry ustalone wewnętrznie w Hypertherm
IEC
Norma IEC
I1
Prąd wejściowy (A)
I2
Umowny prąd spawania (A)
PF
Współczynnik mocy
U0
Znamionowe napięcie jałowe (V)
U1
Napięcie wejścia (V)
(U2)
Umowne napięcie spawania (V)
X
Cykl pracy (%)
