ソレノイドバルブを取り付ける

  1. ソレノイドバルブアセンブリの上部コーナータブをセンターパネルのスロットに配置します。

    約 45°にバルブを保持します。

    画像はソレノイドバルブ アセンブリのコーナータブを示しています。
  2. センターパネルのスロットの上部コーナータブを押して、所定位置にスナップするまで、バルブアセンブリの底を下に回転させます。
  3. プラスチッククリップの後ろに配線を通し、センターパネルのパススルーに通します。
  4. ソレノイドバルブのコネクターを電源装置 プリント回路基板 (PCB) の J8 に差し込みます。

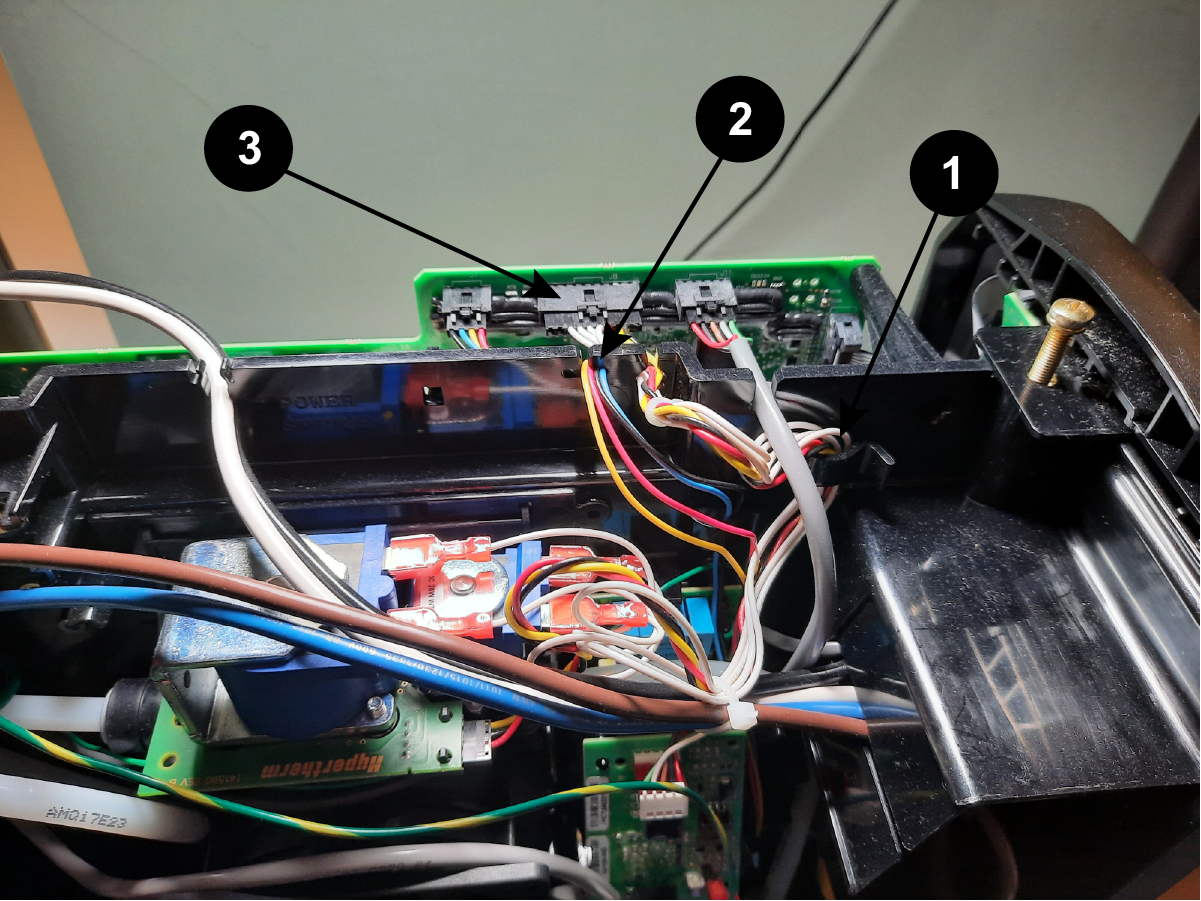

    画像は、ソレノイドバルブの適切な配線経路を示しています。
    1 プラスチッククリップ
    2 ワイヤー パススルー
    3 J8 ソレノイドバルブ コネクタ
  5. バルブがしっかり接続されていることを確認します。

    ワイヤーの長さは、無理に引っ張らないで電源 PCB へ容易に回せるようにします。

  6. ソレノイドバルブアセンブリから 2 本のガス供給ホースをプッシュして接続します。

    目印のラインがコネクターに到達するまでガス供給ホースを差し込んでください。「ガス供給ホースと 90 度エルボフィッティングの取り付け」を参照してください。

    ホースを交換する場合は、エアフィルターアセンブリへ新しいホースと 90°エルボ フィッティングを接続します。エアフィルターアセンブリからのガス供給ホースがループ状になっていて、ねじれたりひびが入っていないか確認します。「ガス供給ホースと 90 度エルボフィッティングの取り外し」を参照してください。

    注:

    ガス供給ホースがねじれていた場合は、廃棄し、新しいホースに交換します。ホースがねじれていると、ホースの機能は損なわれます

  7. 次の手順を行います。
    1. ファンとファン側板の取り付け。
    2. プラズマ電源装置のカバーとハンドルを取り付ける。
    3. ガス供給を再接続します。
    4. 電源コードを接続し直します。
