솔레노이드 밸브 설치

  1. 솔레노이드 밸브 어셈블리의 상단 모서리 탭을 중앙 패널의 슬롯에 맞춥니다.

    밸브를 약 45° 각도로 잡습니다.

    이 이미지는 솔레노이드 밸브 어셈블리의 모서리 탭을 보여줍니다.
  2. 상단 모서리 탭을 중앙 패널 슬롯에 밀어 넣은 다음 밸브 어셈블리의 하단을 제자리에 고정될 때까지 아래로 돌립니다.
  3. 플라스틱 클립 뒤쪽과 중앙 패널 통로를 통해 와이어를 배치합니다.
  4. 솔레노이드 밸브 커넥터를 전원 인쇄 회로 기판(PCB)에 있는 J8에 연결합니다.

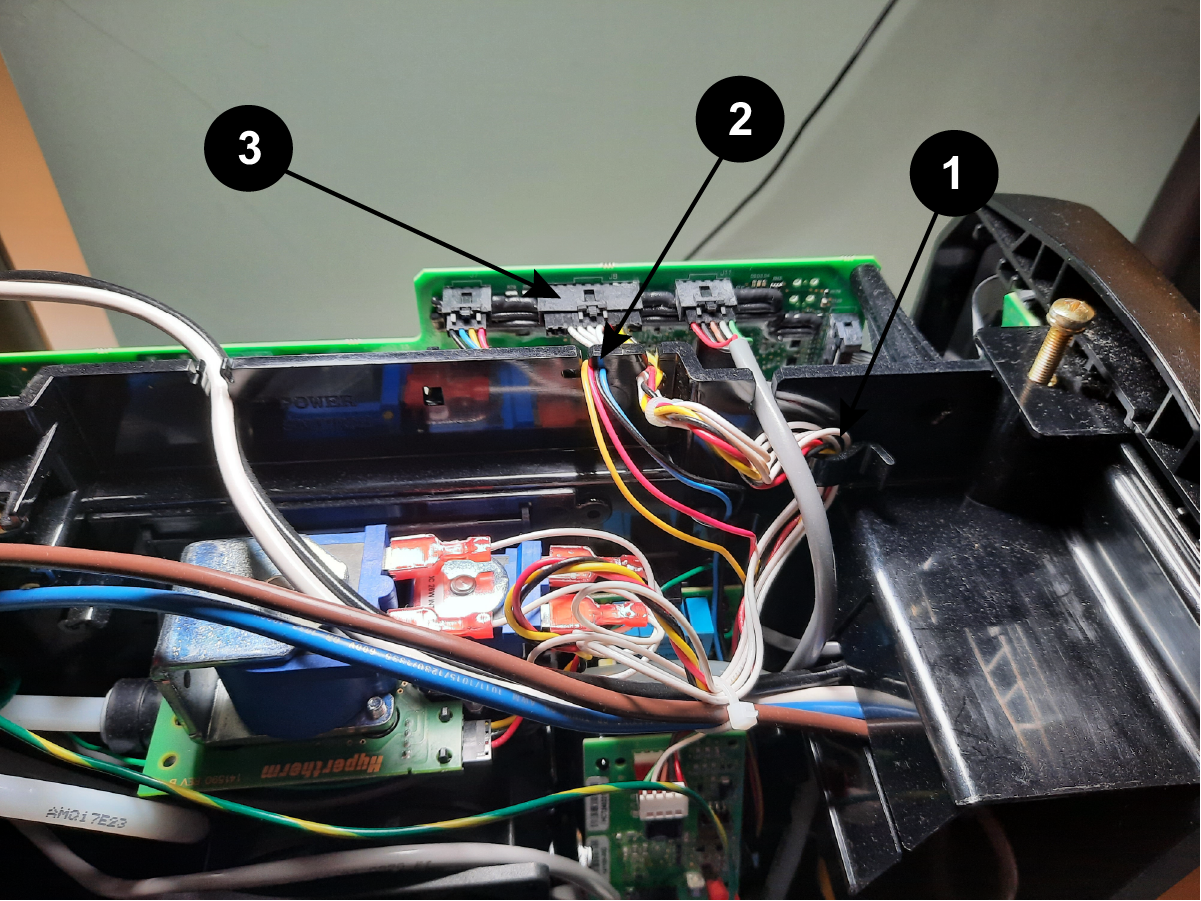

    이 이미지는 솔레노이드 밸브의 올바른 와이어 라우팅을 보여줍니다.
    1 플라스틱 클립
    2 와이어 통과
    3 J8 솔레노이드 밸브 커넥터
  5. 밸브의 와이어 연결부가 단단히 고정되어 있는지 확인합니다.

    전원 PCB에 쉽게 닿을 만큼 와이어의 길이가 충분히 길어야 하며 팽팽해서는 안 됩니다.

  6. 2개 가스 공급 호스를 솔레노이드 밸브 어셈블리에 밀어 넣어서 연결합니다.

    표시된 선이 커넥터에 도달할 때까지 각 가스 공급 호스를 삽입합니다. 가스 공급 호스와 90도 피팅의 설치을(를) 참조하세요.

    호스를 교체하는 경우 새 호스를 공기 필터 어셈블리와 90° 피팅에 연결합니다. 공기 필터 어셈블리의 가스 공급 호스가 구부리거나 꺾이거나 파손이 없도록 확인합니다. 가스 공급 호스 및 90도 피팅 제거을(를) 참조하세요.

    주:

    가스 공급 호스가 꺾인 경우, 폐기하고 새 호스로 교체합니다. 호스가 꺾이면 호스의 완전성이 손상됩니다.

  7. 다음 절차를 완료합니다. 즉:
    1. 팬과 팬 덮개 설치.
    2. 플라즈마 전원 공급장치 덮개와 손잡이 설치하기.
    3. 가스 공급을 다시 연결합니다.
    4. 전원 코드를 다시 연결합니다.
