전원 PCB 설치

이 절차의 단계를 수행할 때 이 이미지를 참조하십시오.

그림 1. 전원 PCB의 구성 부품 연결
이미지는 설명이 있는 플라즈마 전원 공급장치 내부를 보여줍니다.
1 전원 스위치 연결(1상용 J1 및 J2, 3상용 J1, J2, J4) 8 전원 변압기 주 – 빨간색
2 토치 콘센트(J15)의 이중 빨간색 노즐 와이어 9 역률 보정(PFC) 인덕터 - 빨간색(J5)
3 토치 소켓에서 오는 흰색 전극 와이어(J18) 10 PFC 인덕터 - 검은색 (1상용 J4, 3상용 J26)
4 전원 변압기 보조 – 검은색(J14) 11 출력 인덕터 – 노란색(J13)
5 전원 변압기 보조 – 빨간색(J12) 12 작업 리드 와이어(J23)
6 전원 변압기 주 – 검은색(J6) 13 PFC 인덕터
7 전원 스위치 연결(1상용 J1 및 J2, 3상용 J1, J2, J4) 14 전원 변압기
  1. 전원 인쇄 회로 기판(PCB)가 시스템에 맞는지 확인합니다.
    • 200V–240V CSA/CE/CCC 시스템의 교체 키트 번호는 528140입니다.
    • 400V CE/CCC 시스템의 교체 키트 번호는 528141입니다.
    • 480V CSA 시스템의 교체 키트 번호는 528142입니다.
  2. 이소프로필 알코올을 사용하여 히트싱크에서 기존 써멀 그리스를 제거합니다.
  3. 절연 게이트 양극성 트랜지스터(IGBT)와 정류기에 종이 한 장 두께 정도의 0.0762mm(0.003인치) 두께로 열전도 그리스를 고르게 도포합니다.
    주:

    1상 모델에는 3개의 IGBT 구성 부품과 1개의 정류기 구성 부품이 있습니다. 3상 모델에는 2개의 IGBT 구성 부품과 1개의 정류기 구성 부품이 있습니다.

  4. 1상 모델: 전원 스위치 어셈블리의 2-와이어 커넥터를 전원 PCB의 J10에 꽂습니다.
    주:

    J10 연결은 전원 스위치의 트립 코일용입니다. 3상 모델에는 트립 코일이 없습니다.

    그림 2. 1상 전원 PCB에 있는 J10 커넥터
  5. 전원 PCB를 설치할 곳에서 와이어를 멀리 이동합니다.
  6. 플라즈마 전원 공급장치 내부에 전원 PCB를 제자리에 놓습니다.
    주:

    각 콘덴서의 흰색 극성 점이 전원 PCB의 육안 확인 구멍과 일치하는지 확인합니다.

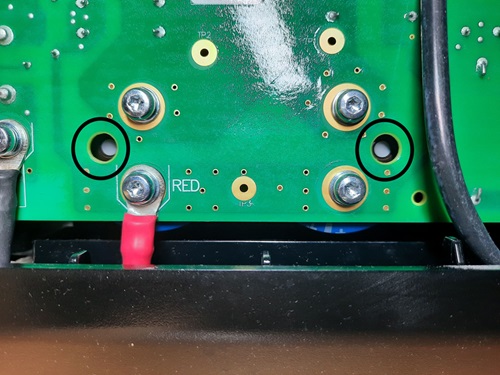

    이 이미지는 표시 점이 정렬된 전원 보드를 보여줍니다.
  7. 나사와 와이어를 다시 연결합니다.
    주:

    손가락으로 모든 나사를 느슨하게 조인 후 꽉 조입니다.

  8. 여기에 표시된 순서대로 IGBT 나사와 정류기 나사를 천천히 2.3 N∙m(20 lbf·in)의 토크로 조입니다.
    그림 3. 나사 조임을 위한 1상 전원 PCB 시퀀스
    그림 4. 나사 조임을 위한 3상 전원 PCB 시퀀스
  9. 스너버 저항 나사 4개와 기계 나사 4개를 1.7 N∙m(15 lbf·in)의 토크로 조입니다.

    왼쪽 위와 오른쪽 아래에 있는 장비 나사부터 시작합니다.

  10. 콘덴서 나사 4개를 2.3 N∙m(20 lbf·in)의 토크로 조입니다.
  11. 3개의 자체 탭 스탠드오프 나사를 조입니다.
  12. 나사로 고정된 와이어를 2.3 N∙m(20 lbf·in)의 토크로 조입니다.
  13. 전원 PCB에 다음을 연결합니다.
    구성 부품 전원 PCB의 커넥터 커넥터 유형
    솔레노이드 밸브 어셈블리 J8 8핀
    팬 J7 4핀
    RS-485 렬 인터페이스 J11 5핀
    장비 인터페이스 포트 J21 4핀
    전압 분배기 PCB J17 2핀
    토치 콘센트 J19 10핀
    디스플레이 PCB J3 리본 케이블
    그림 5. 전원 PCB의 추가 구성 부품 연결
    이미지는 연결 설명이 있는 플라즈마 전원 보드를 보여줍니다.
  14. 다음 절차를 완료합니다.
    1. 구성 부품 배리어 설치.
    2. 플라즈마 전원 공급장치 덮개와 손잡이 설치하기.
    3. 가스 공급을 다시 연결합니다.
    4. 전원 코드를 다시 연결합니다.
