벌크 축전기 설치

  1. 플라즈마 전원 공급장치의 팬 쪽에서 새 축전기를 삽입합니다.

    이 섹션에 있는 그림을 참조하세요.

  2. 극성 점이 전원 인쇄 회로 기판(PCB)의 보기 구멍과 일치될 때까지 각 축전기를 돌립니다.

    이 섹션에 있는 그림을 참조하세요.

  3. 4개 장착 나사를 사용하여 축전기를 전원 PCB에 연결합니다.

    변압기 와이어를 빨간색 위치에 고정합니다. 나사 4개를 손으로 조인 다음 2.3N∙m (20lbf·인치)의 힘으로 조입니다.

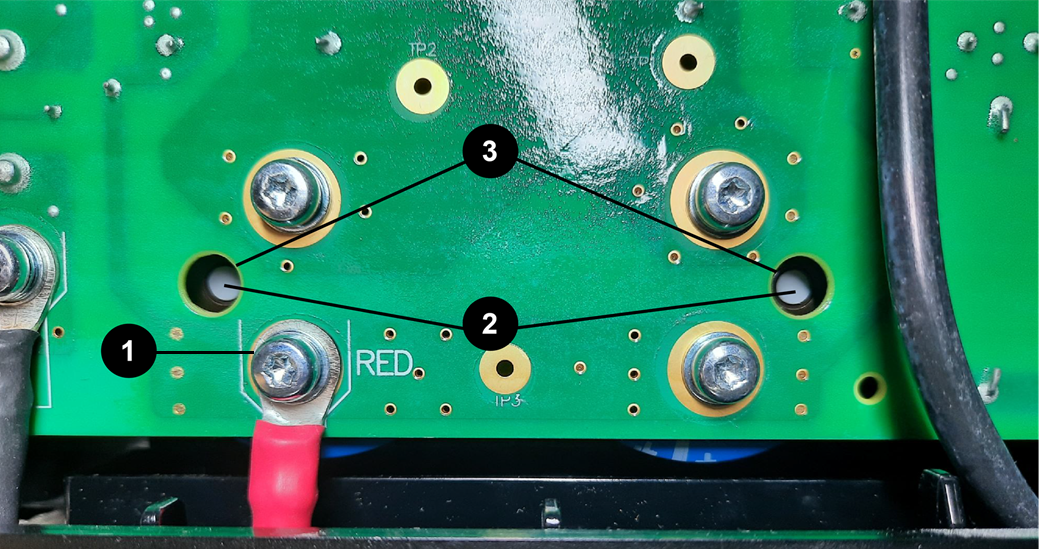

    이 이미지는 축전기 삽입 지점을 보여주는 제어 보드의 뒷면을 보여줍니다.
    1 변압기 와이어
    2 극성 점
    3 관찰 구멍
  4. 팬 플레넘의 클립 4개를 팬의 슬롯 위치에 맞추고 제자리에 밀어 넣습니다.
  5. 다음 절차를 완료합니다. 즉:
    1. 구성 부품 배리어 설치.
    2. 플라즈마 전원 공급장치 덮개와 손잡이 설치하기.
    3. 가스 공급을 다시 연결합니다.
    4. 전원 코드를 다시 연결합니다.
