플라즈마 전원 공급장치 또는 토치 통신 결함(0-98-2) 문제 해결

0-98-2 에러 코드는 토치와 플라즈마 전원 공급장치 간의 통신 실패를 나타냅니다.

이 결함이 발생하면 SmartSYNC® 토치에서 플라즈마 전원 공급장치로 데이터를 전송하지 않기 때문에 시스템에서 Hypertherm® 카트리지에 대한 데이터를 수집할 수 없습니다. Hypertherm 카트리지 또는 SmartSYNC 토치 문제일 수 있습니다. 다음에 문제가 있을 수 있습니다.
  • 토치의 인쇄 회로 기판(PCB)
  • 토치 리드
  • 신속 차단 콘센트
  • 플라즈마 전원 공급장치의 PCB에 있는 토치 통신 회로

에러 코드 및 결함 LED

에러 코드 결함 LED 토치 LED 설명 시스템 작동을 중단합니까?
0-98-2 이미지는 일반 결함 발광 다이오드를 보여줍니다.

켜기(ON)

 이미지는 토치 발광 다이오드가 노란색으로 켜진 것을 보여줍니다.

노란색

 토치와 플라즈마 전원 공급장치 간 통신 오류입니다. 아니요. 계속 절단이나 가우징을 할 수 있지만 출력 전류(A)와 작동 모드를 수동으로 설정해야 합니다.

플라즈마 전원 공급장치의 대처 방법(0-98-2)

  1. 플라즈마 전원 공급장치의 전원 스위치를 끄기(OFF)(O)로 설정합니다.
  2. 플라즈마 전원 공급장치에서 SmartSYNC 토치를 분리합니다.
  3. 플라즈마 전원 공급장치의 전원 스위치를 켜기(ON)(I)로 설정합니다.

    플라즈마 전원 공급장치를 켜기(ON)로 설정할 때 토치가 연결되지 않은 경우 0-50-0 에러 코드가 표시됩니다.

  4. 플라즈마 전원 공급장치 전면의 신속 차단 콘센트에서 핀 5(파란색 와이어)와 핀 7(주황색 와이어) 사이의 전압을 측정합니다.
    이미지는 신속 차단 콘센트의 핀아웃을 보여줍니다.
  5. 전압이 약 15 VDC입니까? 옵션설명
    그렇다면... 토치 문제일 수 있습니다. 다음 절차에서 토치의 시정 조치 단계를 계속 진행합니다.
    아니라면... 다음 단계를 계속 진행합니다.
  6. 전원 PCB의 J19 커넥터에서 핀 1(파란색 와이어)과 핀 2(주황색 와이어) 사이의 전압을 측정합니다.
  7. 전압이 약 15 VDC입니까? 옵션설명
    그렇다면... 신속 차단 콘센트를 교체합니다.
    아니라면... 전원 PCB를 교체합니다.
  8. 통신 장애가 계속되면 디지털 신호 프로세서(DSP) PCB를 교체합니다.

토치(0-98-2) 해결 방법

  1. SmartSYNC 토치를 전원 공급장치에 연결합니다.
  2. 토치 셸의 왼쪽을 제거합니다.
  3. 모든 와이어가 토치 PCB에 올바르게 그리고 안전하게 연결되어 있는지 확인합니다.
  4. 토치 PCB의 토치 리드 콘센트에서 핀 3(검은색 와이어)과 핀 5(주황색 와이어) 사이의 전압을 측정합니다.

    그림과 같이 토치의 와이어를 연결하고, 콘센트 뒷면의 전압을 측정합니다.

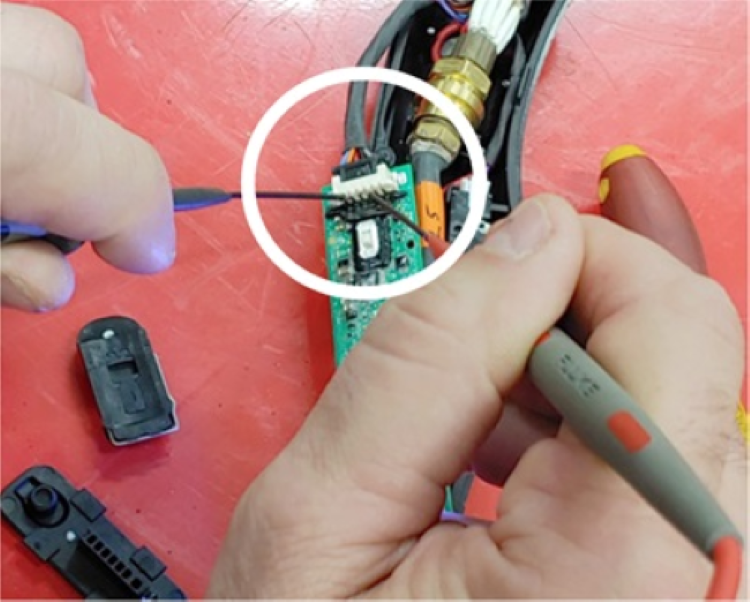

    이미지는 토치 인쇄 회로 기판에서 테스트할 핀을 보여줍니다.
  5. 전압이 약 15 VDC입니까? 옵션설명
    그렇다면... 다음 단계를 계속 진행합니다.
    아니라면... 9 단계로 진행합니다.
  6. 토치와 플라즈마 전원 공급장치가 연결되어 있는지 확인합니다.
    1. 토치 PCB(갈색 와이어)의 핀 1과 전원 PCB의 J19의 핀 7이 연결되어 있는지 확인합니다.
    2. 토치 PCB(회색 와이어)의 핀 2와 전원 PCB의 J19의 핀 8이 연결되어 있는지 확인합니다.
    3. 핀이 연결되어 있는 경우 12 단계로 진행합니다.
    4. 핀이 연결되어 있지 않는 경우 다음 단계로 진행합니다.
    이미지는 토치와 플라즈마 전원 공급장치 사이에서 테스트할 핀을 보여주는 배선도입니다.
    1 토치 PCB의 핀 1과 핀 2
    2 전원 PCB의 핀 7과 핀 8
  7. 플라즈마 전원 공급장치에서 토치를 분리합니다.
  8. 토치에서 연결되어 있는지 검사합니다.
    1. 토치 PCB(갈색 와이어)의 핀 1과 토치 커넥터의 핀 9가 연결되어 있는지 확인합니다.
    2. 토치 PCB(회색 와이어)의 핀 2와 토치 커넥터의 핀 10이 연결되어 있는지 확인합니다.
    3. 핀이 연결되어 있는 경우 10 단계로 진행합니다.
    4. 핀이 연결되어 있지 않는 경우 토치 리드를 교체합니다.
    이미지는 테스트할 토치 리드 커넥터 핀을 보여주는 배선도입니다.
  9. 토치 PCB에서 토치 리드 커넥터를 분리합니다.

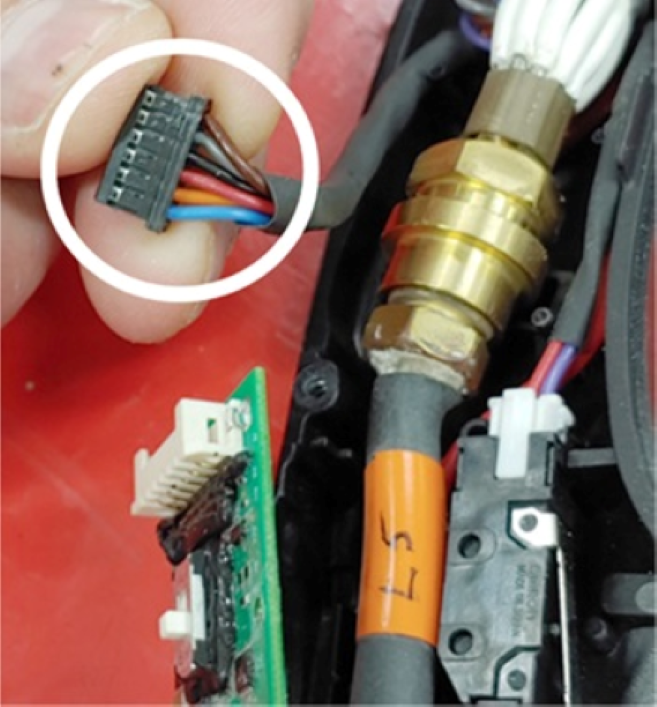

    이미지는 와이어 색상이 있는 6핀 커넥터를 자세히 보여줍니다.
  10. 멀티미터 리드를 핀 3과 핀 5의 소켓에 직접 넣고 핀 3(검은색 와이어)과 핀 5(주황색 와이어) 사이의 전압을 측정합니다.
  11. 전압이 약 15 VDC입니까? 옵션설명
    그렇다면... 전원 PCB를 교체합니다.
    아니라면... 다음 단계를 계속 진행합니다.
  12. 다른 SmartSYNC 토치를 올바르게 작동하는 플라즈마 전원 공급장치에 연결합니다.
  13. 0-98-2 결함이 계속 발생합니까? 옵션설명
    그렇다면... 전원 PCB를 교체합니다.
    아니라면... 원래 토치에 문제가 있을 수 있습니다. 다음 단계를 계속 진행합니다.
  14. 플라즈마 전원 공급장치에 원래 SmartSYNC 토치를 연결합니다.
  15. 토치가 핸드 토치입니까, 아니면 자동 토치입니까? 옵션설명
    핸드 토치

    토치 PCB에 켜졌거나 깜박이는 LED가 있습니까?

    • 예인 경우, 토치 PCB를 교체합니다.
    • 아닌 경우, 토치 리드를 교체합니다.
    자동식 토치 토치 PCB를 교체합니다. 0–98-2 결함이 사라지지 않으면 토치 리드를 교체합니다.
  16. 전원 PCB에서 DSP PCB를 분리합니다.

    필요한 경우, 핀에서 컨포멀 코팅을 조심스럽게 제거합니다. 이 코팅을 너무 많이 사용하면 전원 PCB와 제대로 연결되지 않을 수 있습니다.

  17. 문제가 발생하면 DSP PCB를 교체합니다.
  18. 새 DSP PCB를 설치한 후에도 문제가 계속되면 전원 PCB를 교체합니다.
