電源 PCB を取り付ける

この手順のステップを行う場合は、この画像を参照してください。

図 1. 電源 PCB のコンポーネント接続
この画像は、番号付きのプラズマ電源装置内部を示しています。
1 パワースイッチ接続 (単相用 J1 と 3 相用 J2、J1、J2、J4) 8 一次電力変圧器 – 赤
2 トーチコンセントからの赤色デュアルノズルワイヤー (J15) 9 力率修正 (PFC) 誘電子 – 赤 (J5)
3 トーチソケットからの白色電極ワイヤー (J18) 10 PFC 誘電子 – 黒 (単相用 J4、3 相用 J26)
4 二次電力変圧器 – 黒 (J14) 11 出力誘電子 – 黄 (J13)
5 二次電力変圧器 – 赤 (J12) 12 ワークリードワイヤー (J23)
6 一次電力変圧器 – 黒 (J6) 13 PFC 誘電子
7 パワースイッチ接続 (単相用 J1 と 3 相用 J2、J1、J2、J4) 14 電力変圧器
  1. システムに合った正しい電源 プリント回路基板 (PCB) であることを確認してください。
    • 200 V ～ 240 V CSA/CE/CCC システムの交換キット番号は 528140 です。
    • 400V CE/CCC システムの交換キット番号は 528141 です。
    • 480V CSA システムの交換キット番号は 528142 です。
  2. イソプロピルアルコールを使って、古い放熱グリースをヒートシンクから除去します。
  3. 絶縁ゲートバイポーラトランジスター (IGBT) と整流器に、0.0762 mm (0.003 インチ) の厚さ (紙一枚分の厚さ) に放熱グリースを均等に塗布します。
    注:

    単相モデルには 3 つの IGBT コンポーネントと 1 つの整流器コンポーネントがあります。3 相モデルには 2 つの IGBT コンポーネントと 3 つの整流器コンポーネントがあります。

  4. 単相モデル： 電源スイッチアセンブリからの 2 線ワイヤーコネクターを電源 PCB の J10 に差し込みます。
    注:

    J10 接続は、電源スイッチのトリップコイル用です。3 相モデルにはトリップコイルはありません。

    図 2. 単相電源 PCB の J10 コネクター
  5. 電源 PCB を取り付ける場所からワイヤーを外します。
  6. 電源 PCB をプラズマ電源装置内の位置に配置します。
    注:

    各コンデンサーの白い極性ドットが電源 PCB ののぞき穴と一致していることを確認してください。

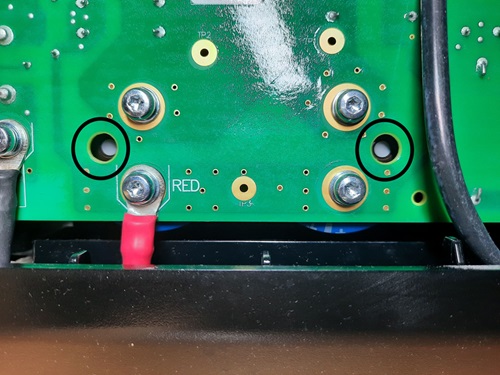

    この画像は、ドットが揃った電源基板を示しています。
  7. ネジとワイヤーを再接続します。
    注:

    ネジを完全に締める前に、すべてのネジを指で緩く締めます。

  8. ここに示す順序で、IGBT ネジと整流器ネジを 2.3 N∙m (20 lbf·in) までゆっくりと締めます。
    図 3. ネジ締め用単相電源 PCB シーケンス
    図 4. ネジ締め用 3 相電源 PCB シーケンス
  9. 4 本のスナバ抵抗器ネジと 4 本のマシンネジを 1.7 N∙m (15 lbf·in) まで締めます。

    左上と右下のマシンネジから始めます。

  10. 4 つのコンデンサ ネジを 2.3 N∙m (20 lbf·in) まで締めます。
  11. 3 本のセルフタッピング スタンドオフ ネジを締めます。
  12. ネジで固定したワイヤーを 2.3 N∙m (20 lbf·in) まで締めます。
  13. 電源 PCBに以下を接続します。
    コンポーネント 電源 PCB上のコネクター コネクター種類
    ソレノイドバルブアセンブリ J8 8-ピン
    ファン J7 4-ピン
    RS-485 シリアルインターフェイス J11 5-ピン
    マシンインターフェイス ポート J21 4-ピン
    分圧器 PCB J17 2-ピン
    トーチコンセント J19 10-ピン
    ディスプレイ PCB J3 リボンケーブル
    図 5. 電源 PCB 上の他のコンポーネント接続
    この画像は、接続の番号付きのプラズマ電源基板を示しています。
  14. 次の手順を行います。
    1. コンポーネントバリアを取り付ける.
    2. プラズマ電源装置のカバーとハンドルを取り付ける.
    3. ガス供給を再接続します。
    4. 電源コードを接続し直します。
