バルクコンデンサーの取り付け

  1. プラズマ電源装置のファン側から新しいコンデンサーを取り付けます。

    このセクションの図を参照してください。

  2. 電源 プリント回路基板 (PCB) ののぞき穴と極性を示す丸印が揃うように、各コンデンサーを回転させます。

    このセクションの図を参照してください。

  3. 4つの取り付けネジで電源 PCB をコンデンサーに取り付けます

    変圧器のワイヤーを RED の位置に固定します。4 本のネジを手で締め始め、続いて 2.3 N・m (20 lbf・in) まで締め付けます。

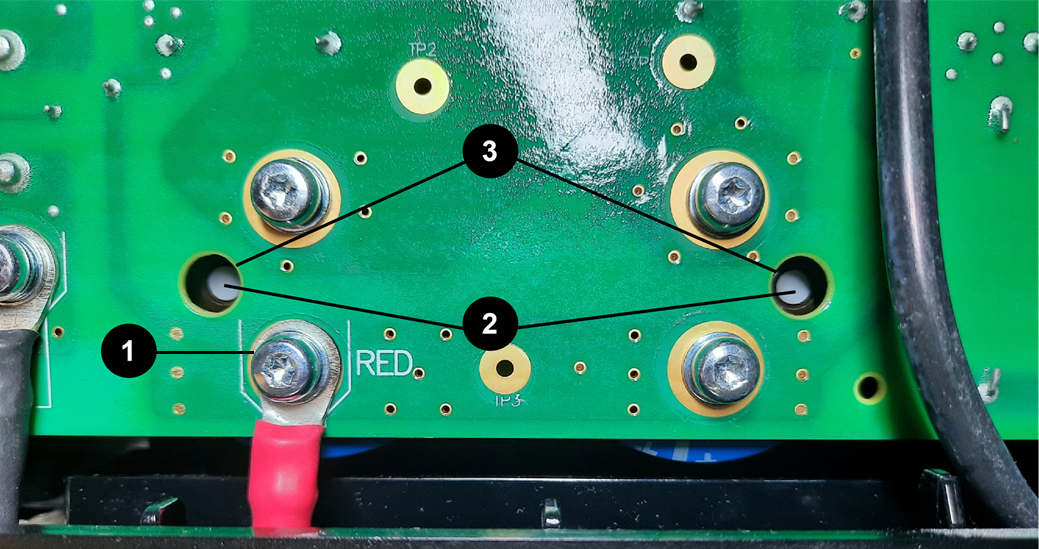

    画像は、コンデンサーの挿入箇所を示す制御盤の背面を示します。
    1 変圧器ワイヤー
    2 極性を示す丸印
    3 のぞき穴
  4. ファンプレナムの 4 つのクリップをファンのスロットの位置に合わせ、所定の位置に押し込みます。
  5. 次の手順を行います。
    1. コンポーネントバリアを取り付ける。
    2. プラズマ電源装置のカバーとハンドルを取り付ける。
    3. ガス供給を再接続します。
    4. 電源コードを接続し直します。
