Технические характеристики системы на паспортной табличке

На паспортной табличке источника тока системы плазменной резки указаны два набора характеристик: один для Международная электротехническая комиссия (IEC), а другой для Hypertherm®.

  • Характеристики HYP представляют собой номинальные параметры источника тока системы плазменной резки Hypertherm. Они подтверждают возможности системы на основе испытаний, проведенных компанией Hypertherm.
  • Характеристики IEC представляют собой минимальные номинальные параметры, которые должна поддерживать эта система, чтобы обеспечить соответствие требованиям стандарта IEC 60974-1.

Паспортные таблички для моделей CSA и CE/CCC слегка отличаются друг от друга.

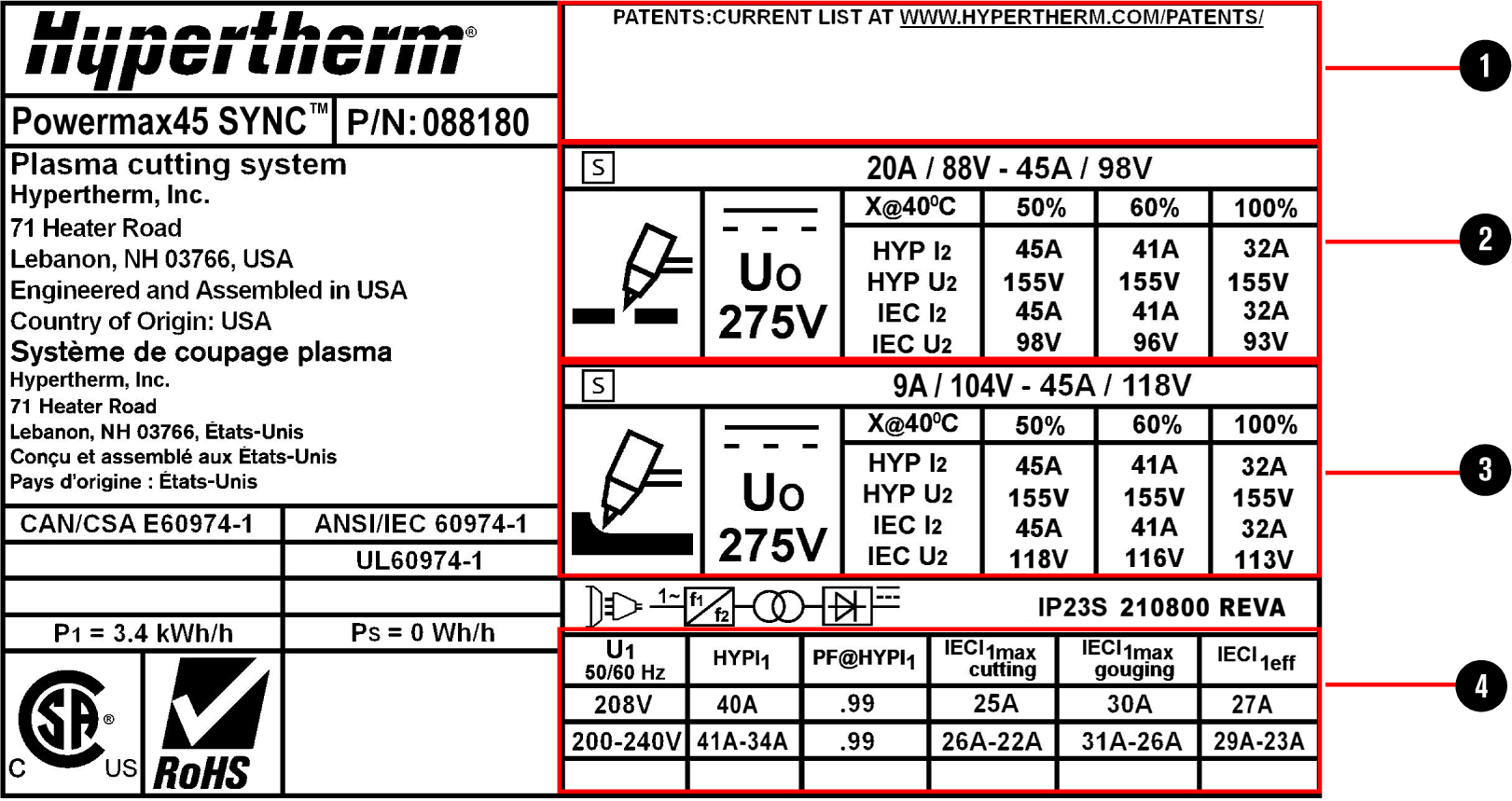

Рисунок 1. Образец паспортной таблички для модели CSA
На изображении показан пример паспортной таблички с выносками, обозначающими различные разделы таблички.
1 Серийный номер, штрихкод, дата изготовления
2 Номинальные параметры плазменной резки
3 Номинальные параметры плазменной строжки
4 Номинальные параметры источника тока системы плазменной резки
HYP
Внутренние номинальные параметры Hypertherm
IEC
Номинальные параметры IEC
I1
Входной ток (A)
I2
Ток обычной сварки (А)
PF
Коэффициент мощности
(U0)
Номинальное напряжение без нагрузки
U1
Входное напряжение (В)
U2
Напряжение обычной сварки (В)
X
Рабочий цикл (%)
