Bildschirm „Sonstiges“

Auf diesem Bildschirm können Sie die Softwareversionen ansehen und den Status der WLAN-Verbindung überwachen. Sie können außerdem die Befehle Configure (Konfigurieren), Connect (Verbinden) und Update (Aktualisieren) auswählen.

Konfigurieren

Auf diesem Bildschirm können Sie den Anschlussnamen, das eingeschränkte Access Point (AP)-Passwort, die eingeschränkte AP-Internet Protocol (IP)-Adresse oder das Konfigurationspasswort ändern.

Sonderzeichen können in keinem der Felder auf diesem Bildschirm verwendet werden.
Der Anschlussname darf nicht mehr als 32 Zeichen umfassen.
Passwörter müssen 8–20 Zeichen lang sein.
Bei Passwörtern muss die Groß-/Kleinschreibung beachtet werden.

Verbinden

Auf diesem Bildschirm können Sie Ihre Client-Einstellungen ändern und eine Verbindung mit anderen Netzwerken herstellen. Weiterführende Informationen zum Vorgehen finden Sie unter Verwendung des Netzwerkmodus zum Verbinden.

Aktualisieren

Auf diesem Bildschirm können Sie die Webschnittstelle und Firmware aktualisieren. Wie es geht steht im CNC Communication Protocol for the XPR Cutting System (CNC-Kommunikationsprotokoll für die XPR-Schneidanlage) (809810).

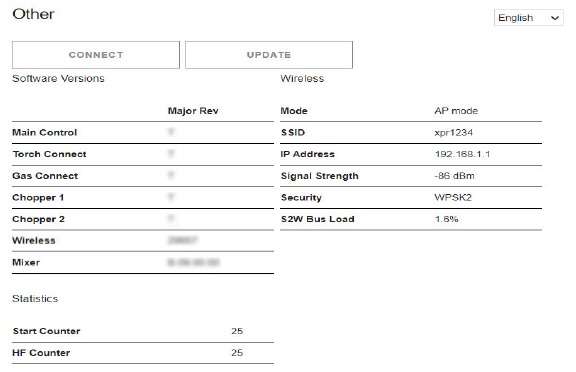

Beispiel eines Bildschirms für „Sonstiges“ — Abbildung 1. Beispiel eines Bildschirms für „Sonstiges“

Anmerkung:

In der XPR®-Webschnittstelle werden für verschiedene Typen verschiedene Felder angezeigt. Der hier gezeigte Bildschirm dient lediglich zur Veranschaulichung.
